Przepustnice to armatura odcinająco-regulacyjna stosowana w instalacjach przemysłowych do sterowania przepływem cieczy, gazów i mediów technologicznych w rurociągach o średnicach od DN 32 do DN 1200. Te-Ha-Bud, działający od 1989 roku poznański producent zaworów kulowych i autoryzowany dystrybutor armatury przemysłowej, oferuje pełen zakres przepustnic – w wykonaniach międzykołnierzowych (typu wafer i lug) oraz kołnierzowych, z napędami ręcznymi (dźwignia, przekładnia ślimakowa), pneumatycznymi i elektrycznymi. Sprzedaż prowadzona jest online z indywidualnym doradztwem technicznym kadry inżynierskiej.

Siedziba: ul. Winna 19, 61-658 Poznań · Telefon: +48 61 825 95 66 · E-mail: zawory@zawory.com.pl · Godziny pracy: pn.–pt. 7:00–15:30.

Czym różni się przepustnica międzykołnierzowa od kołnierzowej?

To pierwsze pytanie, jakie zadają projektanci instalacji. Wybór wykonania ma bezpośredni wpływ na sposób montażu, koszty inwestycji oraz możliwość serwisowania rurociągu.

Przepustnica międzykołnierzowa (wafer / lug)

Przepustnica międzykołnierzowa – nazywana także typu wafer – montowana jest pomiędzy dwoma kołnierzami rurociągu, dociśniętymi długimi śrubami przelotowymi. Wersja lug posiada uchwyty z gwintowanymi otworami, co pozwala zdemontować odcinek rurociągu po jednej stronie bez rozłączania całej instalacji.

• Mała zabudowa i niska masa – krótka długość zabudowy wg ISO 5752 / EN 558.
• Niższa cena niż przepustnice kołnierzowe.
• Idealne do średnic od DN 40 do DN 600.
• Wersja lug umożliwia pracę „end-of-line” (na końcówce rurociągu).

Przepustnica kołnierzowa

Przepustnica kołnierzowa posiada własne kołnierze przyłączeniowe (najczęściej PN 10/16/25, ANSI 150) i łączy się z rurociągiem standardowymi śrubami w każdym kołnierzu osobno. Stosowana w instalacjach wysokociśnieniowych, dużych średnic oraz tam, gdzie wymagana jest pełna szczelność i możliwość niezależnego demontażu po obu stronach.

• Wytrzymałość mechaniczna – pełne przeniesienie naprężeń rurociągu.
• Stosowana do średnic od DN 200 do DN 1200 i większych.
• Zalecana w instalacjach pary, gorącej wody, mediów agresywnych.
• Możliwość zastosowania w aplikacjach wysokociśnieniowych PN 25 i wyższych.

Porównanie: przepustnica międzykołnierzowa vs kołnierzowa

Oferta przepustnic Te-Ha-Bud

W katalogu przepustnic zawory.com.pl znajdziesz armaturę dopasowaną do każdego medium i każdej aplikacji przemysłowej. Współpracujemy z renomowanymi europejskimi producentami: Genebre, End Armaturen, VIP i innymi.

Przepustnice według typu konstrukcji

• Przepustnice międzykołnierzowe (wafer) – najpopularniejsze rozwiązanie w instalacjach HVAC, wodnych i technologicznych.
• Przepustnice typu lug – z uchwytami gwintowanymi, do montażu na końcówce rurociągu.
• Przepustnice kołnierzowe – do dużych średnic i wysokich ciśnień.
• Przepustnice z mimośrodem podwójnym i potrójnym – do mediów agresywnych, pary, wysokich temperatur.

Przepustnice według napędu

• Z napędem ręcznym dźwigniowym – do średnic do DN 200, szybkie odcięcie 90°.
• Z przekładnią ślimakową – do większych średnic, precyzyjna regulacja, blokada pozycji.
• Z napędem pneumatycznym – siłowniki dwustronnego i jednostronnego działania, z elektrozaworami sterującymi i wyłącznikami krańcowymi.
• Z napędem elektrycznym – sterowanie 24 V DC, 230 V AC, sygnał 4–20 mA, do automatyzacji procesów.

Przepustnice według materiału korpusu

• Żeliwo sferoidalne (GGG-40 / EN-GJS-400) – standard dla wody, HVAC, instalacji technologicznych.
• Stal węglowa – do pary, gorącej wody, ciepłownictwa.
• Stal nierdzewna 1.4301 / 1.4408 – przemysł spożywczy, farmaceutyczny, chemiczny.
• Stal kwasoodporna 1.4404 / 1.4571 – media agresywne, kwasy, ługi.
• Specjalne stopy (Hastelloy, Duplex) – aplikacje agresywne i wysokotemperaturowe.

Marki przepustnic, które dystrybuujemy

• Genebre – hiszpański producent przepustnic międzykołnierzowych i kołnierzowych w pełnym zakresie średnic.
• End Armaturen – niemiecka armatura przemysłowa, w tym przepustnice do mediów agresywnych.
• VIP – włoskie przepustnice procesowe.

Parametry techniczne przepustnic – jak dobrać armaturę?

Prawidłowy dobór przepustnicy opiera się na siedmiu kluczowych parametrach. Jeśli nie znasz wszystkich danych, kadra inżynierska Te-Ha-Bud pomoże je ustalić bezpłatnie.

Zastosowania przepustnic

• Ciepłownictwo i HVAC – odcinanie i regulacja przepływu wody grzewczej, chłodniczej, glikolu.
• Wodociągi i kanalizacja – sieci magistralne, oczyszczalnie ścieków, stacje uzdatniania wody.
• Energetyka – obiegi pary, kondensatu, instalacje pomocnicze elektrowni.
• Przemysł chemiczny – linie technologiczne, dozowanie reagentów (przepustnice nierdzewne lub z PTFE).
• Przemysł spożywczy – instalacje wody technologicznej, CIP, transport mediów.
• Petrochemia i gazownictwo – odcinanie magistral, wykonania ATEX dla stref EX.
• Ochrona środowiska – odpylanie, odsiarczanie spalin, wentylacja przemysłowa.

Dlaczego warto wybrać Te-Ha-Bud?

• Działamy od 1989 roku – ponad 35 lat doświadczenia w armaturze przemysłowej.
• Własna produkcja zaworów kulowych + autoryzowana dystrybucja przepustnic Genebre, End Armaturen, VIP.
• Indywidualne doradztwo techniczne – kadra inżynierska dobiera armaturę pod konkretne medium i parametry instalacji.
• Magazyn z popularnymi modelami przepustnic międzykołnierzowych i kołnierzowych – krótkie terminy realizacji.
• Kompleksowość oferty – z jednego źródła otrzymujesz przepustnicę, napęd, akcesoria sterownicze i armaturę uzupełniającą.
• Wsparcie posprzedażowe – serwis, części zamienne, dokumentacja techniczna.

Przepustnice + armatura uzupełniająca z jednego źródła

Te-Ha-Bud dostarcza nie tylko przepustnice – budujemy kompletne rozwiązania sterowania przepływem. Sprawdź pozostałe kategorie:

• Zawory kulowe – własnej produkcji, mosiężne, niklowane, ze stali kwasoodpornej.
• Zawory elektromagnetyczne (elektrozawory) – do mediów neutralnych i agresywnych.
• Zawory pneumatyczne – sterowane sprężonym powietrzem.
• Zawory współosiowe COAX – Müller Coax, do wysokich ciśnień.
• Zasuwy nożowe i zasuwy pneumatyczne.
• Zawory regulacyjne, iglicowe, grzybkowe, membranowe.
• Pneumatyka – siłowniki, rozdzielacze, zespoły przygotowania powietrza.

FAQ – najczęstsze pytania o przepustnice

Czym różni się przepustnica międzykołnierzowa od kołnierzowej?

Przepustnica międzykołnierzowa (wafer) jest montowana między dwoma kołnierzami rurociągu i dociskana długimi śrubami przelotowymi – ma krótszą zabudowę i niższy koszt. Przepustnica kołnierzowa posiada własne kołnierze przyłączeniowe i jest przykręcana standardowymi śrubami z każdej strony osobno – stosowana do większych średnic, wyższych ciśnień i mediów agresywnych.

Jaką przepustnicę wybrać do wody?

Do instalacji wodnych i HVAC zazwyczaj wystarczy przepustnica międzykołnierzowa typu wafer, korpus z żeliwa sferoidalnego, dysk ze stali nierdzewnej, uszczelnienie EPDM, ciśnienie PN 10 lub PN 16. Dla wód agresywnych lub uzdatnionych warto zastosować dysk i wałek z 1.4404.

Czy przepustnica może być stosowana do pary?

Tak, do pary nasyconej i przegrzanej stosuje się przepustnice kołnierzowe z mimośrodem podwójnym lub potrójnym, z korpusem ze stali węglowej lub nierdzewnej oraz uszczelnieniem metal-metal lub grafitowym. Do typowej pary niskoprężnej można stosować przepustnice z uszczelnieniem PTFE.

Jakie napędy do przepustnic oferuje Te-Ha-Bud?

Oferujemy napędy ręczne (dźwignia, przekładnia ślimakowa), pneumatyczne (siłowniki jedno- i dwustronnego działania) oraz elektryczne (24 V DC, 230 V AC, ze sterowaniem 4–20 mA). Dla aplikacji procesowych dobieramy elektrozawory sterujące, wyłączniki krańcowe i pozycjonery.

Jaka jest maksymalna średnica przepustnic w ofercie?

Standardowo dostarczamy przepustnice w zakresie DN 32 – DN 1200. Większe średnice realizujemy na zamówienie u producentów Genebre, End Armaturen i VIP.

Czy oferujecie przepustnice ATEX?

Tak, dysponujemy przepustnicami z napędami w wykonaniu ATEX (EX) do stref zagrożonych wybuchem – stosowanymi w gazownictwie, petrochemii, instalacjach wodorowych i biogazowych.

Jak długi jest termin realizacji zamówienia?

Modele standardowe (przepustnice międzykołnierzowe DN 50 – DN 300, żeliwo + EPDM, napęd dźwigniowy) wysyłamy z magazynu. Wykonania specjalne, duże średnice oraz przepustnice z napędami elektrycznymi realizujemy w terminie ustalanym indywidualnie z producentem.

Skontaktuj się z Te-Ha-Bud

Potrzebujesz przepustnicy międzykołnierzowej lub kołnierzowej do konkretnej instalacji? Skontaktuj się z naszym działem technicznym – dobierzemy armaturę dopasowaną do parametrów medium, ciśnienia i temperatury.

• Telefon: +48 61 825 95 66 / +48 61 852 76 49
• E-mail: zawory@zawory.com.pl
• Adres: Te-Ha-Bud, ul. Winna 19, 61-658 Poznań
• Godziny pracy: poniedziałek–piątek, 7:00–15:30
• Sklep online: zawory.com.pl

Sprawdź również naszą ofertę na zawory elektromagnetyczne oraz zawory pneumatyczne.

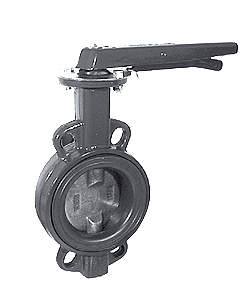

Przepustnica międzykołnierzowa – ręczna – GGG40, aluminium, stal kwasoodporna

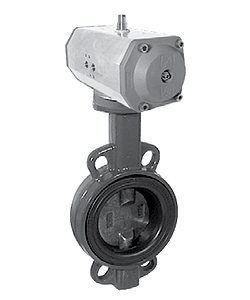

Przepustnica międzykołnierzowa – napęd pneumatyczny – GGG40, aluminium, stal kwasoodporna

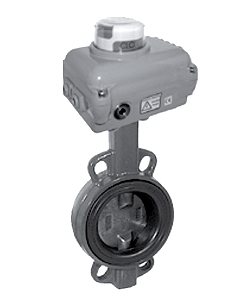

Przepustnica międzykołnierzowa – napęd elektryczny – GGG40, aluminium, stal kwasoodporna
