Zasuwy nożowe i pneumatyczne – zasuwy odcinające do trudnych mediów

Zasuwa nożowa to zasuwa odcinająca, w której przepływ zamyka płaski stalowy nóż przesuwany prostopadle do osi rurociągu. Nóż przecina medium, dlatego zasuwy nożowe szczelnie odcinają ścieki, osady, pulpy, media lepkie i sypkie. Zasuwa pneumatyczna to ta sama konstrukcja z siłownikiem, sterowana automatycznie sprężonym powietrzem.

Te-Ha-Bud z Poznania od 1989 roku produkuje zawory kulowe i jest autoryzowanym dystrybutorem armatury europejskich producentów. Dostarczamy zasuwy nożowe międzykołnierzowe z napędem ręcznym, pneumatycznym i elektrycznym – z korpusem z żeliwa GG25 lub stali kwasoodpornej 1.4408 – oraz zasuwy klinowe gwintowane, wraz z doborem według tabeli producenta.

Ta strona dotyczy zasuw przemysłowych do rurociągów – nie zasuw do drzwi i bram.

  • Doradztwo techniczne Dobieramy zasuwę i napęd według tabeli producenta
  • Wysyłka z magazynu Zamówienia złożone do godz. 13:00 wysyłamy tego samego dnia
  • Kontakt +48 61 825 95 66
    +48 61 852 76 49
  • Odbiór osobisty ul. Winna 19, 61-658 Poznań, pn-pt 7:00-15:00

Zasuwy nożowe i klinowe w ofercie

Potrzebujesz zasuwy dwukierunkowej, kołnierzowej, z przyłączem ANSI 150 lub z siłownikiem sprężynowym? Napisz, czego szukasz – sprawdzimy dostępność u producentów, z którymi współpracujemy, i przygotujemy ofertę.

Dobór zasuwy i wycena

Dopuszczalne ciśnienie zasuwy nożowej zależy od średnicy, a medium decyduje o materiale korpusu, noża i uszczelnienia. Podaj parametry – inżynier dobierze zasuwę według tabeli producenta i przygotuje wycenę.

  • Montaż międzykołnierzowy EN 1092-1 PN10, korpus także LUG
  • Korpus GG25 lub stal kwasoodporna 1.4408
  • Uszczelnienie NBR, EPDM, PTFE, FKM lub metal/metal
  • Napęd ręczny, pneumatyczny lub elektryczny

W skrócie – zasuwy nożowe Te-Ha-Bud

  • Konstrukcja: jednoczęściowa zasuwa nożowa do montażu międzykołnierzowego (EN 1092-1 typ 11 „B” PN10; ANSI 150 na zapytanie), korpus także w wersji LUG.
  • Materiały: korpus z żeliwa GG25 (również pokrywany poliestrem) lub stali kwasoodpornej 1.4408 (AISI 316), nóż ze stali 1.4301 lub 1.4401.
  • Uszczelnienie noża: NBR (−25…+90°C), EPDM (−35…+120°C); PTFE, FKM i metal/metal na zapytanie.
  • Napędy: koło ręczne, dźwignia, przekładnia, koło łańcuchowe, siłownik pneumatyczny, napęd elektryczny 230 V / 400 V 3AC.
  • Media: ciecze, gazy, media o wysokiej lepkości, sypkie (np. piasek) i granulaty. Nie do pary wodnej.
  • Obsługa: dobór według tabeli producenta (dopuszczalne ciśnienie zależy od DN), wysyłka tego samego dnia dla zamówień z magazynu złożonych do 13:00.

Co to jest zasuwa nożowa i jak działa?

Zasuwa nożowa (ang. knife gate valve) to zasuwa odcinająca, w której przepływ zamyka płaski, stalowy nóż przesuwany prostopadle do osi rurociągu. Ostra krawędź noża przecina medium, dlatego zasuwa nożowa zamyka się szczelnie także w ściekach, osadach, pulpach i materiałach sypkich, w których zwykła zasuwa klinowa lub przepustnica by się zablokowała.

Zasuwa nożowa pracuje w dwóch położeniach: całkowicie otwarta lub całkowicie zamknięta. W pozycji otwartej nóż chowa się w korpusie i zostawia pełny przelot, więc opór przepływu jest minimalny. Budowa zasuwy nożowej:

  • Korpus – jednoczęściowy, krótki, montowany między kołnierzami rurociągu: żeliwo GG25 lub stal kwasoodporna 1.4408.
  • Nóż – płyta ze stali nierdzewnej 1.4301 lub kwasoodpornej 1.4401 ze sfazowaną dolną krawędzią, która tnie medium.
  • Uszczelnienie główne (gniazdo) – elastomer NBR lub EPDM, PTFE, FKM albo metal/metal; decyduje o szczelności i zakresie temperatur.
  • Dławnica – pakiet szczeliwa uszczelniający nóż na wyjściu z korpusu; w większości konstrukcji można ją dokręcić lub wymienić bez demontażu zasuwy.
  • Wrzeciono i napęd – przenoszą ruch z koła ręcznego, dźwigni, przekładni, siłownika pneumatycznego lub napędu elektrycznego na nóż.

Rodzaje zasuw odcinających

Zasuwy odcinające różnią się elementem zamykającym (nóż lub klin), sposobem montażu (międzykołnierzowa wafer, LUG, kołnierzowa, gwintowana) oraz kierunkiem uszczelnienia (jedno- lub dwukierunkowa). Wybór zależy przede wszystkim od medium: zasuwa nożowa do mediów z zawiesiną i sypkich, zasuwa klinowa do mediów czystych.

RodzajCechaKiedy wybrać
Zasuwa nożowa międzykołnierzowa (wafer)Krótki korpus między kołnierzami rurociąguŚcieki, osady, pulpy, media sypkie – standard w oczyszczalniach i transporcie materiałów
Zasuwa nożowa LUGKorpus z gwintowanymi uchami, każda strona przykręcona osobnoGdy trzeba zdemontować rurociąg po jednej stronie lub zamontować zasuwę na końcu linii
Zasuwa nożowa jednokierunkowaUszczelnia, gdy ciśnienie dociska nóż do gniazda (montaż zgodnie ze strzałką)Większość instalacji z jednym kierunkiem przepływu
Zasuwa nożowa dwukierunkowaUszczelnia w obu kierunkachPrzepływ zwrotny, praca na końcu rurociągu (na zapytanie)
Zasuwa klinowa gwintowanaKlin metalowy w gnieździe, korpus z mosiądzu lub stali kwasoodpornejCiecze czyste w instalacjach o małych średnicach (do 4")

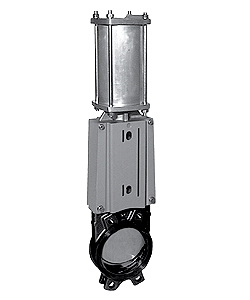

Zasuwa pneumatyczna – jak działa i kiedy ją wybrać?

Zasuwa pneumatyczna to zasuwa nożowa z siłownikiem pneumatycznym, który przesuwa nóż sprężonym powietrzem na sygnał z układu sterowania. Wybiera się ją tam, gdzie zasuwa ma być otwierana i zamykana automatycznie, często i szybko – np. przy dozowaniu materiałów sypkich, opróżnianiu zbiorników czy sterowaniu przepływem ścieków.

  • Siłownik dwustronnego działania – standard: powietrze otwiera i zamyka zasuwę; po zaniku zasilania nóż pozostaje w ostatniej pozycji.
  • Siłownik jednostronnego działania (sprężynowy) – na zapytanie: przy zaniku powietrza sprężyna samoczynnie zamyka lub otwiera zasuwę (pozycja bezpieczna).
  • Dobór siłownika – średnicę cylindra dobiera się do średnicy zasuwy, ciśnienia w rurociągu i realnie dostępnego ciśnienia powietrza; powietrze zasilające powinno być czyste i suche.
  • Sterowanie – zasuwę z siłownikiem możemy skompletować z elektrozaworem sterującym i zespołem przygotowania powietrza.

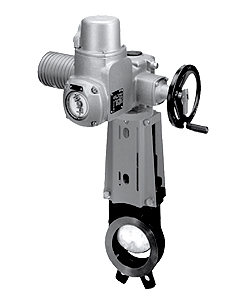

Gdy w instalacji nie ma sprężonego powietrza, alternatywą jest zasuwa nożowa z napędem elektrycznym – zasilanie 230 V 50 Hz lub 400 V 3AC, a 24 V DC i inne napięcia na zapytanie. Porównanie napędów znajdziesz w artykule napęd elektryczny czy pneumatyczny – jak wybrać.

CechaZasuwa ręcznaZasuwa pneumatycznaZasuwa z napędem elektrycznym
SterowanieKoło ręczne, dźwignia, przekładnia, koło łańcuchoweSprężone powietrze, sygnał z automatykiSygnał elektryczny z automatyki
Szybkość przesterowaniaZależy od operatoraNajszybszaWolniejsza niż pneumatyczna
Wymagane mediaBrakCzyste, suche sprężone powietrzeZasilanie 230 V lub 400 V 3AC
Pozycja bezpieczna—Z siłownikiem sprężynowym (na zapytanie)Wymaga dodatkowego rozwiązania
Typowe zastosowanieRzadko przestawiane odcięcia, serwisProcesy automatyczne, częste cykle, media sypkieObiekty bez sprężonego powietrza, zdalne sterowanie

Parametry techniczne zasuw nożowych Te-Ha-Bud

Zasuwy nożowe z naszej oferty mają jednoczęściowy korpus z żeliwa GG25 lub stali 1.4408 do montażu międzykołnierzowego PN10, nóż ze stali nierdzewnej oraz uszczelnienie NBR, EPDM, PTFE, FKM lub metal/metal – dobierane do medium i temperatury.

ParametrWartość
BudowaJednoczęściowa, do montażu międzykołnierzowego; korpus także w wersji LUG
PrzyłączeEN 1092-1 typ 11 „B” PN10; ANSI 150 na zapytanie
Kierunek uszczelnieniaJednokierunkowa; dwukierunkowa na zapytanie
KorpusŻeliwo GG25 (także pokrywane poliestrem, odporne na 190°C przez 20 minut) lub stal kwasoodporna 1.4408 (AISI 316)
NóżStal 1.4301 lub 1.4401
Uszczelnienie nożaNBR (−25…+90°C), EPDM (−35…+120°C); PTFE, FKM i metal/metal na zapytanie
Szczelność metal/metalPrzeciek ok. 0,4% wartości Kv dla mediów płynnych
Dopuszczalne ciśnienieWg tabeli doboru – zależy od średnicy zasuwy
MediaGazowe, ciekłe, o wysokiej lepkości, sypkie (np. piasek), granulaty; nie zalecana do pary wodnej
Sterowanie ręczneKoło sterujące (standard), dźwignia, przekładnia (duże średnice), koło łańcuchowe (obsługa z dystansu)
Napęd pneumatycznySiłownik dwustronnego działania; jednostronnego na zapytanie
Napęd elektryczny230 V 50 Hz, 400 V 3AC; 24 V DC i inne napięcia na zapytanie

Jakie ciśnienie wytrzyma zasuwa nożowa?

Dopuszczalne ciśnienie różnicowe zasuwy nożowej maleje wraz ze średnicą, bo im większy nóż, tym większa siła, którą medium wywiera na jego powierzchnię. Oznaczenie PN10 dotyczy przyłącza kołnierzowego i nie oznacza, że każda zasuwa uszczelni 10 bar – dla dużych średnic dopuszczalne ciśnienie jest kilkukrotnie niższe.

Dla orientacji: w katalogach europejskich producentów zasuw nożowych typowe wartości dopuszczalnego ciśnienia wynoszą ok. 10 bar dla małych średnic (do ok. DN 250) i spadają do kilku bar dla średnic powyżej DN 300. Dokładną wartość dla konkretnej zasuwy odczytujemy z tabeli doboru producenta – dlatego w zapytaniu zawsze prosimy o średnicę i ciśnienie robocze. Więcej o oznaczeniach ciśnienia: klasy ciśnienia PN.

Jak dobrać uszczelnienie i materiał zasuwy nożowej?

EPDM stosuje się do wody, ścieków i osadów, NBR do mediów z olejami i tłuszczami, PTFE i FKM do mediów agresywnych chemicznie, a uszczelnienie metal/metal do mediów ściernych i gorących, gdy dopuszczalny jest niewielki przeciek. Korpus GG25 wystarcza do mediów neutralnych, stal 1.4408 – do agresywnych i spożywczych.

UszczelnienieTemperaturaTypowe mediaUwagi
EPDM−35…+120°CWoda, ścieki, osady, media sypkieNie do olejów i paliw
NBR−25…+90°CMedia z olejami, tłuszczami, paliwamiNiższa odporność na temperaturę
PTFENa zapytanieMedia agresywne chemicznieDobór indywidualny
FKM (Viton)Na zapytanieOleje i chemikalia w podwyższonej temperaturzeDobór indywidualny
Metal/metalNa zapytanieMedia ścierne, granulaty, wyższe temperaturyPrzeciek ok. 0,4% Kv – nie dla pełnej szczelności
ElementMateriałKiedy wybrać
KorpusŻeliwo GG25Ścieki, woda, media sypkie i neutralne
KorpusGG25 pokrywane poliestremDodatkowa ochrona antykorozyjna korpusu
KorpusStal kwasoodporna 1.4408 (AISI 316)Media agresywne, przemysł chemiczny i spożywczy
NóżStal 1.4301 / 1.44011.4401 przy mediach bardziej korozyjnych

Zasuwy nożowe nierdzewne (korpus ze stali kwasoodpornej 1.4408, nóż 1.4401) wybiera się do mediów agresywnych, przemysłu chemicznego i spożywczego oraz tam, gdzie korpus żeliwny korodowałby zbyt szybko. Szerzej o odporności materiałów: korozja w zaworach przemysłowych i dobór materiałów.

Do jakich mediów stosuje się zasuwy nożowe?

Zasuwy nożowe projektuje się do mediów, które zatykają inną armaturę: ścieków, osadów, szlamów, pulp, mediów lepkich, piasku i granulatów. Do pary wodnej zasuwa nożowa nie jest zalecana – tam lepiej sprawdzają się zawory kulowe do pary lub zawory parowe.

MediumKorpusUszczelnienieWskazówki
Ścieki, osady, szlamyGG25EPDMJednokierunkowa, montaż zgodnie ze strzałką; często napęd pneumatyczny lub elektryczny
Woda technologicznaGG25EPDMDla mediów czystych rozważ też przepustnicę
Media sypkie, piasek, granulatyGG25EPDM lub metal/metalPrzy zsypie grawitacyjnym kierunek montażu ustala się indywidualnie
Media lepkie, pulpyGG25 lub 1.4408Wg mediumNóż tnie medium – brak zatykania przelotu
Media z olejami i tłuszczamiGG25NBRDo +90°C
Media agresywne chemicznie1.4408PTFE lub FKMDobór na zapytanie, z potwierdzeniem odporności
Para wodnaNie zalecana – wybierz zawory parowe

Zasuwa nożowa do ścieków

W oczyszczalniach i przepompowniach zasuwa nożowa odcina ścieki surowe, osady i szlamy, których nie zatrzyma bez zatykania armatura z elementem w strudze. Standardem jest korpus GG25 z uszczelnieniem EPDM i montaż zgodnie ze strzałką na korpusie, a przy częstym przestawianiu – siłownik pneumatyczny lub napęd elektryczny.

Zasuwa nożowa do materiałów sypkich

Pod silosami, zbiornikami i w transporcie pneumatycznym zasuwa nożowa odcina piasek, granulaty i inne media sypkie. Nóż przecina warstwę materiału przy zamykaniu, a przy mediach ściernych stosuje się uszczelnienie metal/metal. Przy zsypie grawitacyjnym kierunek montażu ustala się indywidualnie z działem technicznym.

Zasuwa nożowa czy klinowa – czym się różnią?

Zasuwa nożowa zamyka przepływ cienkim nożem, który przecina medium, i ma bardzo krótką zabudowę międzykołnierzową – dlatego wygrywa przy zawiesinach i mediach sypkich. Zasuwa klinowa zamyka przepływ klinem dociskanym do gniazda, uszczelnia przy wyższych ciśnieniach, ale w mediach z osadem gniazdo się zanieczyszcza.

CechaZasuwa nożowaZasuwa klinowa
Element zamykającyPłaski nóżKlin
MediaŚcieki, osady, pulpy, media sypkieGłównie media czyste
Długość zabudowyBardzo krótkaDłuższa
CiśnienieNiższe, maleje ze wzrostem średnicyWyższe
Odporność na osady w gnieździeWysoka – nóż przecina mediumNiska – osad utrudnia domknięcie
W ofercie Te-Ha-BudMiędzykołnierzowe ręczne, pneumatyczne, elektryczneGwintowane ręczne: mosiądz (TC) i stal kwasoodporna (AA)

O zasuwach stosowanych w sieciach wodociągowych piszemy w artykule zasuwy wodociągowe – charakterystyka, budowa i zastosowanie.

Zasuwa, przepustnica czy zawór kulowy – co wybrać?

Do ścieków, osadów i mediów sypkich wybierz zasuwę nożową, do mediów czystych w średnich i dużych średnicach – przepustnicę, a do mediów czystych w małych średnicach i przy wyższych ciśnieniach – zawór kulowy. Zasuwa nożowa nie służy do regulacji przepływu.

CechaZasuwa nożowaPrzepustnicaZawór kulowy
Media z zawiesiną i sypkieNajlepszaOgraniczone – dysk w strudzeOgraniczone
Przelot w pozycji otwartejPełnyDysk w strudzePełny lub zredukowany
Długość zabudowyBardzo krótkaBardzo krótkaŚrednia
CiśnienieNiskie, maleje z DNŚrednieWysokie
Regulacja przepływuNieOgraniczonaNie (oprócz wersji specjalnych)
Strona w ofercieTa kategoriaPrzepustniceZawory kulowe

Zasuwy klinowe gwintowane – TC i AA

Zasuwy klinowe gwintowane to ręczna armatura odcinająca do cieczy w instalacjach o małych średnicach. Oferujemy typ TC z korpusem mosiężnym oraz typ AA ze stali kwasoodpornej – obie o budowie dwuczęściowej z gniazdem metal/metal.

ParametrTyp TCTyp AA
KorpusMosiądzStal kwasoodporna
Ciśnienie¼"–⅜" PN10, ½"–4" PN20PN16 (232 psi)
Temperatura−15…+105°C lub 0…+125°C−30…+180°C
Uszczelnienie gniazdaMetal/metalMetal/metal
Uszczelka sworzniaEPDMPTFE

Jak dobrać zasuwę nożową – 7 kroków

Do doboru zasuwy nożowej potrzebujesz siedmiu danych: medium (z zawartością części stałych), temperatury, ciśnienia roboczego, średnicy i normy kołnierzy, kierunku przepływu, sposobu sterowania oraz położenia montażowego.

  1. Medium – ścieki, osad, pulpa, materiał sypki, ciecz lepka, gaz; ile części stałych zawiera i czy jest ścierne.
  2. Temperatura – wyznacza uszczelnienie: NBR do +90°C, EPDM do +120°C, wyżej dobór indywidualny.
  3. Ciśnienie robocze – sprawdzane w tabeli doboru dla danej średnicy, nie tylko przez oznaczenie PN.
  4. Średnica DN i kołnierze – EN 1092-1 PN10 lub ANSI 150; wafer czy LUG.
  5. Kierunek przepływu – stały (zasuwa jednokierunkowa) czy zmienny lub praca na końcu rurociągu (dwukierunkowa, LUG).
  6. Sterowanie – ręczne (koło, dźwignia, przekładnia, koło łańcuchowe), pneumatyczne lub elektryczne; czy potrzebna jest pozycja bezpieczna.
  7. Położenie montażowe – pionowe czy poziome wrzeciono, dostęp do obsługi, miejsce na siłownik.

Wyślij nam medium, temperaturę, ciśnienie, DN i sposób sterowania – inżynier Te-Ha-Bud dobierze zasuwę według tabeli producenta i przygotuje wycenę. Tel.: +48 61 825 95 66, e-mail: zawory@zawory.com.pl.

Montaż zasuwy nożowej – 6 zasad

Najważniejsza zasada montażu zasuwy nożowej jednokierunkowej: strzałka na korpusie musi wskazywać kierunek przepływu, tak aby ciśnienie dociskało nóż do gniazda. Odwrotnie zamontowana zasuwa nie będzie szczelna. Pozostałe zasady mają charakter ogólny – obowiązuje instrukcja producenta.

  1. Sprawdź kierunek strzałki na korpusie zasuwy jednokierunkowej przed włożeniem jej między kołnierze.
  2. Przepłucz rurociąg i usuń zanieczyszczenia, które mogłyby uszkodzić gniazdo.
  3. Montuj zasuwę zamkniętą i wycentruj ją między kołnierzami, dokręcając śruby równomiernie na krzyż.
  4. Preferuj wrzeciono pionowo w górę – przy montażu poziomym nóż obciąża dławnicę, a napęd i jarzmo wymagają podparcia.
  5. Podeprzyj ciężkie napędy przy dużych średnicach, aby nie przenosić ich ciężaru na rurociąg i korpus.
  6. Nie spawaj kołnierzy przy zamontowanej zasuwie – temperatura zniszczy uszczelnienie.

Konserwacja zasuw nożowych

Zasuwa nożowa wymaga głównie okresowej kontroli dławnicy, smarowania wrzeciona i regularnego przestawiania. Dławnicę dokręca się równomiernie i z wyczuciem – przeciągnięta trze o nóż i utrudnia pracę napędu.

  • Dławnica – kontroluj szczelność wokół noża; przy wycieku dokręcaj śruby dławnicy równomiernie, małymi krokami.
  • Wymiana szczeliwa – przy otwartym nożu, pierścień po pierścieniu, ze stykami przesuniętymi względem siebie.
  • Wrzeciono i nakrętka – okresowe smarowanie zgodnie z instrukcją producenta.
  • Przestawianie – zasuwy, które długo stoją w jednej pozycji, warto okresowo zamknąć i otworzyć, aby osad nie zablokował noża.
  • Uszczelnienie gniazda – wymiana przy utracie szczelności; zakres zależy od konstrukcji.

Harmonogram przeglądów armatury opisujemy w poradniku konserwacja i przeglądy zaworów przemysłowych.

Najczęstsze błędy przy doborze i montażu zasuw

Pięć błędów, które najczęściej widzimy: zasuwa zamontowana odwrotnie do strzałki, dobór tylko po oznaczeniu PN, zasuwa nożowa użyta do dławienia przepływu, zasuwa nożowa w instalacji parowej oraz uszczelnienie EPDM w medium z olejem.

Błąd 1: Montaż odwrotnie do strzałki

Zasuwa jednokierunkowa zamontowana pod prąd nie dociska noża do gniazda i przepuszcza medium. Jeśli kierunek przepływu bywa zmienny, potrzebna jest zasuwa dwukierunkowa.

Błąd 2: Dobór tylko po PN10

PN dotyczy kołnierzy, a dopuszczalne ciśnienie zasuwy nożowej maleje ze średnicą. Duża zasuwa dobrana „na PN10” może nie uszczelnić przy ciśnieniu roboczym.

Błąd 3: Regulacja przepływu zasuwą nożową

Praca przy częściowo otwartym nożu powoduje drgania i erozję noża oraz gniazda. Do regulacji służą zawory regulacyjne.

Błąd 4: Zasuwa nożowa na parze

Zasuwy nożowe z naszej oferty nie są zalecane do pary wodnej – temperatura przekracza zakres uszczelnień EPDM i NBR, a dławnica nie zapewnia wymaganej szczelności.

Błąd 5: EPDM w medium z olejem

EPDM pęcznieje w kontakcie z olejami i tłuszczami. Do takich mediów stosuje się NBR, a w wyższych temperaturach FKM.

Producent zasuw czy dystrybutor? Skąd pochodzą nasze zasuwy

Te-Ha-Bud w Poznaniu od 1989 roku produkuje zawory kulowe, a zasuwy nożowe i klinowe dostarcza jako autoryzowany dystrybutor europejskich producentów armatury. Dzięki temu klient otrzymuje zasuwę z dokumentacją producenta oraz dobór i wsparcie techniczne od polskiego zespołu inżynierów.

Szukając producenta zasuw, warto zwrócić uwagę na trzy rzeczy: dostępność tabeli doboru dla konkretnej średnicy, możliwość skompletowania napędu i sterowania oraz czas dostawy części zamiennych. Te-Ha-Bud dostarcza zasuwę razem z napędem, sterowaniem pneumatycznym i armaturą uzupełniającą do tej samej instalacji – z jednego źródła.

Normy i oznaczenia zasuw – co sprawdzić w dokumentacji?

Przy zamówieniu zasuwy nożowej warto sprawdzić w dokumentacji producenta: normę przyłącza kołnierzowego (EN 1092 lub ANSI), długość zabudowy (EN 558), próby szczelności (EN 12266-1), normę konstrukcyjną zasuw nożowych (MSS SP-81) oraz zgodność z dyrektywą ciśnieniową PED 2014/68/UE.

  • EN 1092 – kołnierze rurociągowe i ich przylgi; nasze zasuwy: typ 11 „B” PN10, ANSI 150 na zapytanie.
  • EN 558 – długości zabudowy armatury; zasuwy nożowe międzykołnierzowe mają zabudowę bardzo krótką.
  • EN 12266-1 – próby ciśnieniowe i szczelności armatury przemysłowej, klasy przecieku.
  • MSS SP-81 – amerykańska norma dla zasuw nożowych ze stali nierdzewnej, często przywoływana w kartach katalogowych.
  • PED 2014/68/UE – dyrektywa ciśnieniowa; kategoria zależy od medium, ciśnienia i średnicy.

Jak czytać oznaczenia na korpusie i tabliczce znamionowej: oznaczenia zaworów – jak czytać.

Zastosowania zasuw nożowych i pneumatycznych

Zasuwy nożowe pracują wszędzie tam, gdzie medium zawiera części stałe: w oczyszczalniach ścieków, przemyśle papierniczym, spożywczym i chemicznym, w transporcie materiałów sypkich, cementowniach, górnictwie i energetyce.

  • Oczyszczalnie ścieków i przepompownie – odcinanie ścieków surowych, osadów i szlamów.
  • Przemysł celulozowo-papierniczy – masa papiernicza, pulpy i wody obiegowe.
  • Transport pneumatyczny i silosy – piasek, granulaty, materiały sypkie, opróżnianie zbiorników.
  • Przemysł spożywczy – media lepkie, odpady produkcyjne, transport surowców (korpus 1.4408).
  • Przemysł chemiczny – media agresywne i zawiesiny (wykonania ze stali kwasoodpornej).
  • Cementownie, górnictwo, energetyka – popioły, pyły, zawiesiny mineralne.

Glosariusz pojęć

  • Zasuwa odcinająca – armatura pracująca w pozycji całkowicie otwartej lub zamkniętej; nie służy do regulacji.
  • Zasuwa nożowa – zasuwa z płaskim nożem przecinającym medium, do mediów z zawiesiną i sypkich.
  • Zasuwa klinowa – zasuwa z klinem dociskanym do gniazda, głównie do mediów czystych.
  • Wafer / LUG – montaż międzykołnierzowy na śruby przelotowe / korpus z gwintowanymi uchami.
  • Dławnica – uszczelnienie noża lub wrzeciona na wyjściu z korpusu, regulowane śrubami.
  • Jednokierunkowa / dwukierunkowa – zasuwa uszczelniająca w jednym lub w obu kierunkach przepływu.
  • GG25 – żeliwo szare EN-GJL-250, standardowy materiał korpusu zasuw nożowych.
  • Kv – współczynnik przepływu: ilość wody w m³/h przy spadku ciśnienia 1 bar.

Dlaczego warto kupić zasuwy w Te-Ha-Bud?

Te-Ha-Bud to ponad 35 lat doświadczenia w armaturze przemysłowej, dobór zasuwy według tabeli producenta przez inżyniera, kompletne zespoły z napędem i sterowaniem z jednego źródła oraz wysyłka tego samego dnia dla zamówień z magazynu złożonych do godz. 13:00.

  • Od 1989 roku – producent zaworów kulowych i autoryzowany dystrybutor armatury europejskich producentów.
  • Dobór przez inżyniera – korpus, nóż, uszczelnienie i napęd dopasowane do medium i ciśnienia dla danej średnicy.
  • Kompletne zespoły – zasuwa z siłownikiem, elektrozaworem sterującym i przygotowaniem powietrza.
  • Armatura do całej instalacji – zasuwy, przepustnice, zawory kulowe, zwrotne i filtry.
  • Odbiór osobisty w Poznaniu – ul. Winna 19, pn.–pt. 7:00–15:00.

FAQ – najczęstsze pytania o zasuwy

Co to jest zasuwa odcinająca?

Zasuwa odcinająca to armatura, która całkowicie otwiera lub całkowicie zamyka przepływ w rurociągu i nie służy do jego regulacji. Do zasuw odcinających należą m.in. zasuwy nożowe, stosowane przy mediach z zawiesiną i sypkich, oraz zasuwy klinowe, stosowane głównie przy mediach czystych.

Czym różni się zasuwa od zaworu?

Zasuwa zamyka przepływ elementem przesuwanym prostopadle do osi rurociągu – nożem lub klinem – i w pozycji otwartej zostawia pełny przelot. Zawór (np. kulowy lub grzybkowy) zamyka przepływ obracanym lub podnoszonym elementem. Zasuwy stosuje się głównie do odcinania, a zawory także do regulacji i przy wyższych ciśnieniach.

Czy zasuwą nożową można regulować przepływ?

Nie. Zasuwa nożowa jest armaturą odcinającą i powinna pracować w pozycji całkowicie otwartej lub zamkniętej. Praca przy częściowo otwartym nożu powoduje drgania oraz erozję noża i gniazda. Do regulacji przepływu stosuje się zawory regulacyjne.

Czy zasuwa nożowa nadaje się do ścieków?

Tak, to jedno z głównych zastosowań zasuw nożowych. Nóż przecina ścieki, osady i szlamy, więc zasuwa nie zatyka się tak jak armatura z elementem w strudze. Do ścieków najczęściej stosuje się korpus GG25 z uszczelnieniem EPDM, ręcznie lub z napędem pneumatycznym.

Jak zamontować zasuwę nożową jednokierunkową?

Zasuwę jednokierunkową montuje się tak, aby strzałka na korpusie wskazywała kierunek przepływu – wtedy ciśnienie dociska nóż do gniazda i zapewnia szczelność. Przy zmiennym kierunku przepływu lub pracy na końcu rurociągu potrzebna jest zasuwa dwukierunkowa, dostępna na zapytanie.

Jakie ciśnienie wytrzymuje zasuwa nożowa PN10?

Oznaczenie PN10 dotyczy przyłącza kołnierzowego. Dopuszczalne ciśnienie różnicowe zasuwy nożowej zależy od średnicy i maleje wraz z nią, dlatego dobieramy zasuwę według tabeli producenta dla konkretnej średnicy i ciśnienia roboczego.

Jakie uszczelnienie wybrać do zasuwy nożowej?

EPDM (−35…+120°C) do wody, ścieków i osadów, NBR (−25…+90°C) do mediów z olejami i tłuszczami. PTFE i FKM stosuje się do mediów agresywnych chemicznie, a uszczelnienie metal/metal do mediów ściernych, z przeciekiem ok. 0,4% Kv – te wykonania dobieramy na zapytanie.

Czy zasuwa nożowa nadaje się do pary wodnej?

Zasuwy nożowe z naszej oferty nie są zalecane do pary wodnej. Temperatura pary przekracza zakres uszczelnień EPDM i NBR, a konstrukcja z dławnicą nie zapewnia wymaganej szczelności. Do pary dobieramy zawory kulowe do pary lub zawory parowe.

Czym jest zasuwa nożowa w wersji LUG?

Zasuwa LUG ma korpus z gwintowanymi uchami, dzięki czemu każdą stronę przykręca się do kołnierza osobno. Pozwala to zdemontować rurociąg po jednej stronie bez odłączania zasuwy lub zamontować ją na końcu linii. Korpus w wersji LUG jest dostępny dla naszych zasuw nożowych.

Jakie napięcia zasilania ma zasuwa z napędem elektrycznym?

Standardowo 230 V 50 Hz lub 400 V 3AC. Napęd 24 V DC i inne napięcia są dostępne na zapytanie. Napęd elektryczny wybiera się tam, gdzie nie ma sprężonego powietrza, a zasuwa ma być sterowana zdalnie lub z układu automatyki.

Czy zasuwa pneumatyczna zamknie się po zaniku powietrza?

Standardowa zasuwa pneumatyczna z siłownikiem dwustronnego działania pozostaje w ostatniej pozycji po zaniku powietrza. Jeśli zasuwa ma się wtedy samoczynnie zamknąć lub otworzyć, potrzebny jest siłownik jednostronnego działania ze sprężyną, który dobieramy na zapytanie.

W jakiej pozycji montować zasuwę nożową?

Najkorzystniejszy jest montaż z wrzecionem skierowanym pionowo w górę. Przy montażu poziomym ciężar noża obciąża dławnicę, a napęd i jarzmo wymagają podparcia, dlatego taki montaż warto skonsultować z działem technicznym.

Jakie dane podać w zapytaniu o zasuwę?

Podaj medium i zawartość części stałych, temperaturę, ciśnienie robocze, średnicę DN i normę kołnierzy, kierunek przepływu, sposób sterowania (ręczny, pneumatyczny, elektryczny z napięciem) oraz położenie montażowe. Na tej podstawie inżynier dobierze zasuwę i przygotuje wycenę.

Nie wiesz, którą zasuwę wybrać?

Podaj medium, ciśnienie robocze i średnicę nominalną – dobierzemy zasuwę i napęd, przygotujemy wycenę. Doradzamy bezpłatnie.

Te-Ha-Bud · ul. Winna 19, 61-658 Poznań · pn.–pt. 7:00–15:00 · zawory@zawory.com.pl
