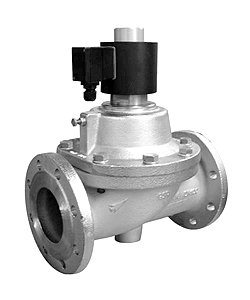

Zawór elektromagnetyczny kołnierzowy – typ 24

Opcje korpusu: ../04../.. żeliwo GG-25
../05../.. żeliwo GS-C25
../08../.. stal kwasoodporna AISI 316Ti od DN 65 stal kwasoodporna AISI 316 L
Uszczelki: ../..01/.. NBR – Guma
../..02/.. FKM – Viton
../..04/.. PTFE – Teflon
../..06/.. EPDM
Medium: powietrze, neutralne gazy, płyny, lekkie oleje (lepkość 22 mm2/s)
Ciśnienie: 0 – 40 bar
Funkcja: 2/2 NC – normalnie zamknięty
2/2 NO – normalnie otwarty
Temp. otocz.: maks. do + 35° C
Temp. medium.: – 10° C do + 80° C
Opcje napięcia: DC : 12, 24, 110, 196V
AC: 12, 24, 42, 110, 230V – 50Hz
Moc elektromagnesu: 1322/3322 = 30 W; 4242/5242 = 46 W
4272/5272 = 100 W; 4352/5352 = 150 W
4402/5402 = 250 W
Dla wersji TH 180° C: T322 = 21 W;
T352 = 80 W; T242 = 26 W;
T402 = 180 W; T272 = 60 W
Tolerancja nap.: – 10% do + 5%
Cykl pracy: 100% ED
Zabezpieczenie: IP65
Wskaźnik położ.: opcja – EH (dostępne od DN20)
Ręczne przest.: opcja – HA
Wersja przeciwwyb.: opcja – ATEX EX II ZG EEx .em II T4
Regulacja prędk zamkn.: opcja – SR (dla D32 – DN100 standard)
Wer. do amoniaku: opcja – 40° C do + 80° C
Wer. odtłuszczana: opcja – OF
Wolna od mosiądzu / brązu: opcja – BF
Wersja do + 180° C: opcja – TH
Wersja do + 200° C: opcja – EL
Wersja do + 250° C: opcja – DU
Montaż zaworu: wyłącznie w pionie (przykłady typu: 2401/0401/.322, 2402/0401/.322, 2403/0401/.322, 2405/0401/.322
