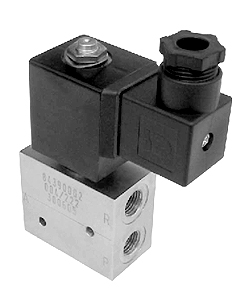

Zawór elektromagnetyczny gwintowany trójdrożny bez różnicy ciśnień TYP 73 0 – 20 bar TYP 73

Opcje korpusu: ../08../.. stal kwasoodporna AISI 316Ti
  ../10../.. mosiądz
Uszczelki: ../..02/.. FKM – Viton (fabryczny standard)
  ../..04/.. PTFE – Teflon
  ../..06/.. EPDM
Medium: powietrze, neutralne gazy, płyny, lekkie oleje (lepkość 22 mm2/s),
Ciśnienie: 0 – 20 bar
Przyłącza: G 1/8” – G 1/2”
Funkcja: 1. 2/2 NC – zasilanie 1(P), gniazdo 3(R) zamknięte
  2. 2/2 NO – zasilanie 3(R), gniazdo 1(P) zamknięte
  3. funkcja uniwersalna – rozdzielanie zasilanie 1(P), wyjścia 1(P) i 3(R)
  4. funkcja uniwersalna – mieszanie zasilanie 1(P) i 3(R), wyjście 2(A)
  5. 3/2 NC – zasilanie 1(P), wyjście 2(A), spust 3(R)
  6. 3/2 NO – zasilanie 1(P), wyjście 2(A), spust 3(R)
Działanie: bezpośrednie
Temp. otocz.: maks. do + 35° C
Temp. medium.: – 10° C do + 80° C
Opcje napięcia: DC : 12, 24, 110, 196V
  AC: 12, 24, 42, 110, 230V – 50Hz
Moc elektromagnesu: 1322/3322 = 30 W
  4242/5242 = 46 W
  4272/5272 = 100 W
  4352/5352 =150 W
Tolerancja nap.: – 10% do + 5%
Cykl pracy: 100% ED
Zabezpieczenie: IP65
Wskaźnik położ.: opcja – EH
Ręczne przesterowanie: opcja – HA
Wersja przeciwwyb.: opcja – ATEX EX II 2G EEx em II T4
  opcja – ATEX EX II 2G EEx d II c T6
Separowana strefa rdzenia.: opcja – AA (dla mediów agresywn.)
Wersja odtłuszczana: opcja – OF
Wersja wolna od mosiądzu i brązu: opcja – BF
Montaż: wyłącznie w pozycji pionowej
