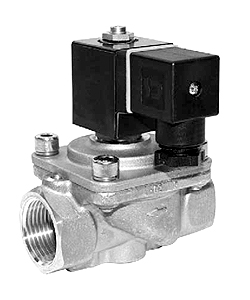

Zawór elektromagnetyczny gwintowany dwudrożny bez różnicy ciśnień TYP 43 0 – 16 bar typ 43, typ 43TM

Opcje korpusu: ../10../.. mosiądz
  ../08../.. stal kwasoodporna AISI 316Ti
Uszczelki: ../..01/.. NBR – Guma
  ../..02/.. FKM – Viton
  ../..06/.. EPDM
Medium: powietrze, neutralne gazy, płyny, lekkie oleje (lepkość 22 mm2/s), specjalne wykonanie do mediów agresywnych
Przyłącza: G1/4 – G2” – przyłącze w korpusie
Funkcja: 2/2 NC – normalnie zamknięty
  2/2 NO – normalnie otwarty
Ciśnienie: 0 – 16 bar
Działanie: bezpośrednie
Temp. otocz.: maks. do + 35° C
Temp. medium.: – 10° C do + 80° C (opcja do + 130° C)
Opcje napięcia: DC : 12, 24, 110, 196V
  AC: 12, 24, 42, 110, 230V – 50Hz
Moc elektromagnesu: 1012 = 18,5 W 0012 = 43/24VA
(wersja standard) 1702/3702 = 25 W
  1322/3322 = 30 W;
  4242/5242 = 46 W;
  T012 = 18,5 W
Moc elektromagnesu: R322 = 21 W
(wersja TM do + 130° C) R242 = 44 W;
  T272 = 60 W;
Tolerancja nap.: – 10% do + 5%
Cykl pracy: 100% ED
Zabezpieczenie: IP65
Wskaźnik położ.: opcja – EH (dostępny od G3/4 i z elektromagn. /.322)
Ręczne przest.: opcja – HA
Wersja przeciwwyb.: opcja – ATEX EX II 2G EEx em II T4
Regulacja prędk otwarcia.: opcja – SR (od G3/4 standard)
Wersja odtłuszczana: opcja – OF
Wyszczelniana strefa rdzenia: opcja – AA (dla mediów agresywnych)
Wersja do + 130° C: opcja – TM
Montaż: tylko w pionie (wersja – MF umożliwia montaż zaworu z elektromagnesem ułożonym w pozycji poziomej)
Przykłady typów: 4323/1001/.012, 4325/1001/.702 – stosowane także w piecach HERRMANN
